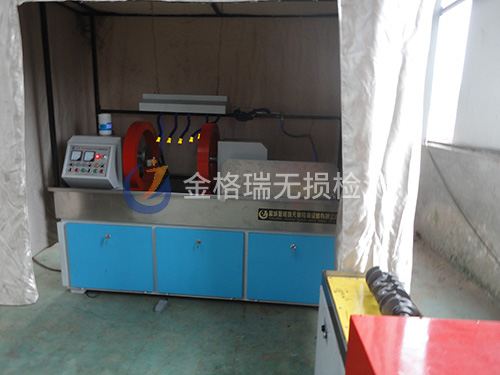

熒光磁粉探傷機的結構
熒光磁粉探傷機是為磁粉探傷提供所需的磁化電流或融通的探傷設備，可分為固定式熒光磁粉探傷機、移動式熒光磁粉探傷機、便攜式熒光磁粉探傷機等類型。
熒光磁粉探傷機一般包括磁化電源、夾持裝置、磁粉噴淋及回收裝置、觀察裝置，退磁裝置。
1.磁化電源即激磁部分：它的作用是使被檢查的物體磁化。為了顯示試樣上的縱向和周向裂紋，采用周向激磁法和縱向激磁法。周向激磁法用于檢查縱向裂紋，根據試樣的不同形狀和大小，可采用不同的周向激磁形式。縱向激磁法用于檢查周向裂紋，同樣，縱向激磁法也可以用不同的方式進行。
2.磁粉噴淋裝置：試樣充磁后或充磁過程中．把磁粉撒布裝置里的磁粉懸浮液或磁粉噴撒在試樣上，用肉眼便可以觀察到試樣上顯示出來的缺陷磁痕。磁粉懸浮液是磁粉和溶液的混合物作為磁粉可以采用鐵磁性金屬粉末。為了使磁粉和被檢查面的反差良好，多采用黑色、褐色和熒光磁粉。磁粉懸浮液使用的溶液有兩種，一種是煤油溶液，另一種是水溶液。
3.退磁裝置：在許多情況下，零件經磁化探傷后具有剩磁是不允許的。例如，如果發動機曲軸在磁力探傷后沒有進行退磁，則在工作中就會因吸引細金屬屑而加快磨損。
所以熒光磁粉探傷機一般都帶有退磁裝置或單獨配退磁機。退磁裝置用于退去被磁化試件中的剩磁。一般由退磁電源、退磁線圈、控制器等部分組成。將零件緩慢地通過交流電線圈，便可以讓它退磁。此外，有的磁粉探傷機不附有外退磁裝置，而是利用逐漸減小直接通過零件的交流電進行退磁的根據退磁電流種類。退磁裝置可分為直流退磁機、交流退磁機、超低頻退磁機等。
4．觀察裝置：缺陷磁痕顯示是在一定光照條件下進行的。按照使用磁粉的不同;照明觀察裝置有非熒光磁粉探傷用的白熾燈或日光燈以及熒光磁粉探傷專用的紫外線探傷燈等。
