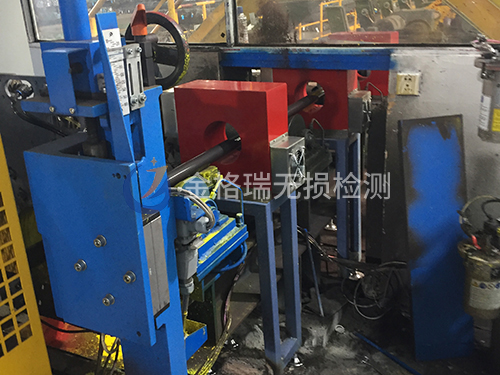

目前，各廠家生產的磁粉探傷機系列均有裝夾裝置，且必須有一定長度。基本要求是運動電極應凸出磁化線圈表面，固定電極應與氣缸、電機或手動齒條裝置配合增加電極長度。通過對磁粉探傷儀磁化、退磁、磁滯回線、初始磁化曲線和磁疇的研究，我們知道任何鐵磁性材料的磁化過程都會產生退磁場，阻礙磁化。選用不同的鐵磁性材料，磁場是不一樣的。
那么什么是退磁呢?
退磁場又稱反磁場。它是由磁化的內部鐵磁性材料在磁化外部磁場時產生的電極兩端所產生的磁場。在鐵磁性材料中，感應磁場的方向與外加磁場的方向相同。在鐵磁性材料的表面，磁場方向與外加磁場方向相反。因此，疊加退磁場與外加磁場產生的疊加磁場方向與外加磁場相同，且尺寸小于外加磁場。
0
為了使工件更容易磁化，需要使退磁場足夠小。那么是什么決定了退磁場的大小呢?
1. 外磁場的大小決定了退磁場的大小:外加磁場越強，磁化效果越好，工件兩端等效N、S極所產生的磁場越強，工件外部的退磁磁場就越強。
2. 退磁場與工件的L/D值成反比:L為工件的總長度，D為工件截面的最大直徑，對于空心圓柱工件，D為其等效直徑。對于空心非圓柱工件，D值為磁粉探傷退磁公式(整體截面積與內部空心截面積之差除以PI，再乘以2)。
3.由第二點的公式可以看出，在L和D相同的外部條件下，磁化空心工件產生的退磁場小于實心工件產生的退磁場;在相同的D條件下，磁化長度較長的工件產生的退磁場小于短工件產生的退磁場。
4、退磁場與工件幾何形狀:不同幾何形狀工件的消磁場不同，在相同的磁化強度下，消磁系數也不同。對于完全封閉的環形試樣，N=0;對于球形件，N=0.333;
5. 退磁場與磁化電流的形式有關:磁化電流利用交流電會產生蒙皮效應，比直流電穿透深度淺，在工件兩端的N、S極磁極差，所以交流電和直流電磁化同一工件，產生的交流電退磁場小。
事實上，在磁粉探傷儀中不僅使用了延長的磁化電極來減小退磁場，而且在磁粉探傷儀中也使用了延長的磁化電極來減小退磁場，從而保證了磁化效果。
